Лазерное сканирование

Теперь нет границ для сканирования

Система мобильного картографирования AlphaUni устанавливается на любую платформу и собирает информацию об окружающем пространстве во время движения.

Лазерный сканер создаёт облако точек со скоростью до 1 500 000 точек в секунду на расстоянии до 1845 метров.

После измерений информация со сканера и с камеры сшивается. На выходе вы получаете 3D-копии местности, которые можно применять для решения десятков различных задач.

Система адаптирована под наш климат:

Защита от пыли и влаги: IP64

Рабочая температура: –20° – +40°

Температура хранения: –20° – +50°

Качество складывается из деталей

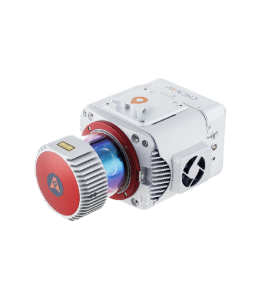

AlphaUni 10

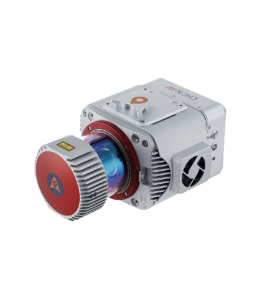

AlphaUni 20

1. Быстросъёмный адаптерCHC BB4 / Skyport DJI Matrice 300
2. Лазерный сканерPandar XT32
3. Жесткий диск128 Гб

4. GNSSМультичастотный, многочастотный
5. Порты с защитой IP64Требуется только один антенный кабель
6. IMUДо 500 Гц

Есть 2 модификации AlphaUni

Это полноценные решения, в которые включены софт и поддержка

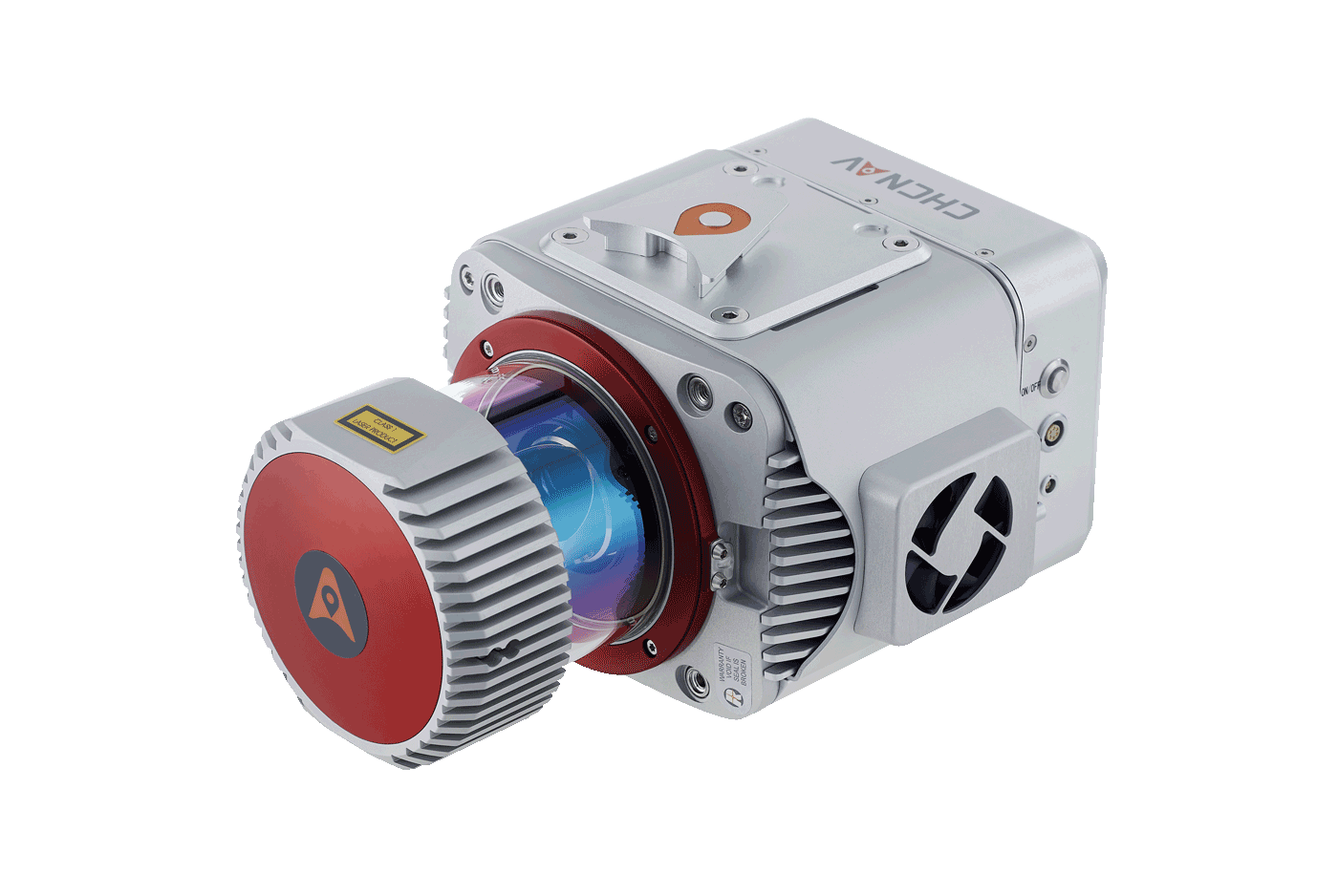

AlphaUni 10

Дальность: до 300 м

Скорость: до 640 000 импульсов/сек

Точность: 10 мм

Ориентация: 0.04°/0.01°

IMU: 500 Гц

Частота вращения: до 20 Гц

Камера: Встроенная

Шум: 5 мм

Масса: 1.0 кг

Сертифицирована

Есть в наличии на складе в РФ

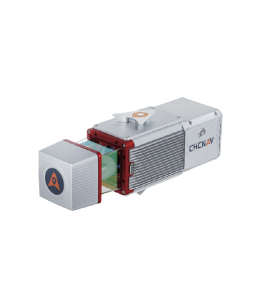

AlphaUni 20

Дальность: До 1450 м

Скорость: до 2 000 000 импульсов/сек

Точность: 5 мм

Ориентация: 0.005/0.010

IMU: 600 Гц

Частота вращения: до 200 Гц

Камера: Опционально С5 (21/35 мм), С30

Шум: 5 мм

Масса: 2.82 кг

Сертифицирована

Есть в наличии на складе в РФ

Аксессуары

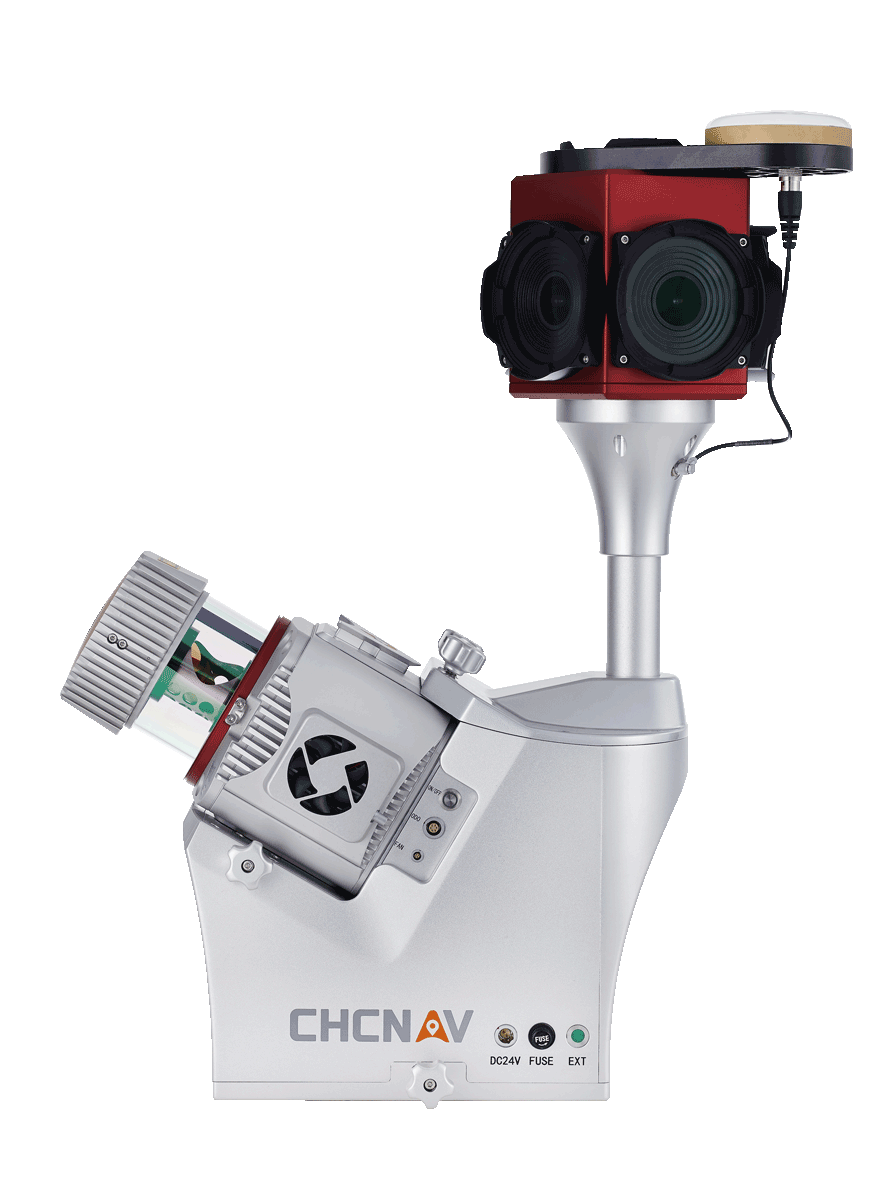

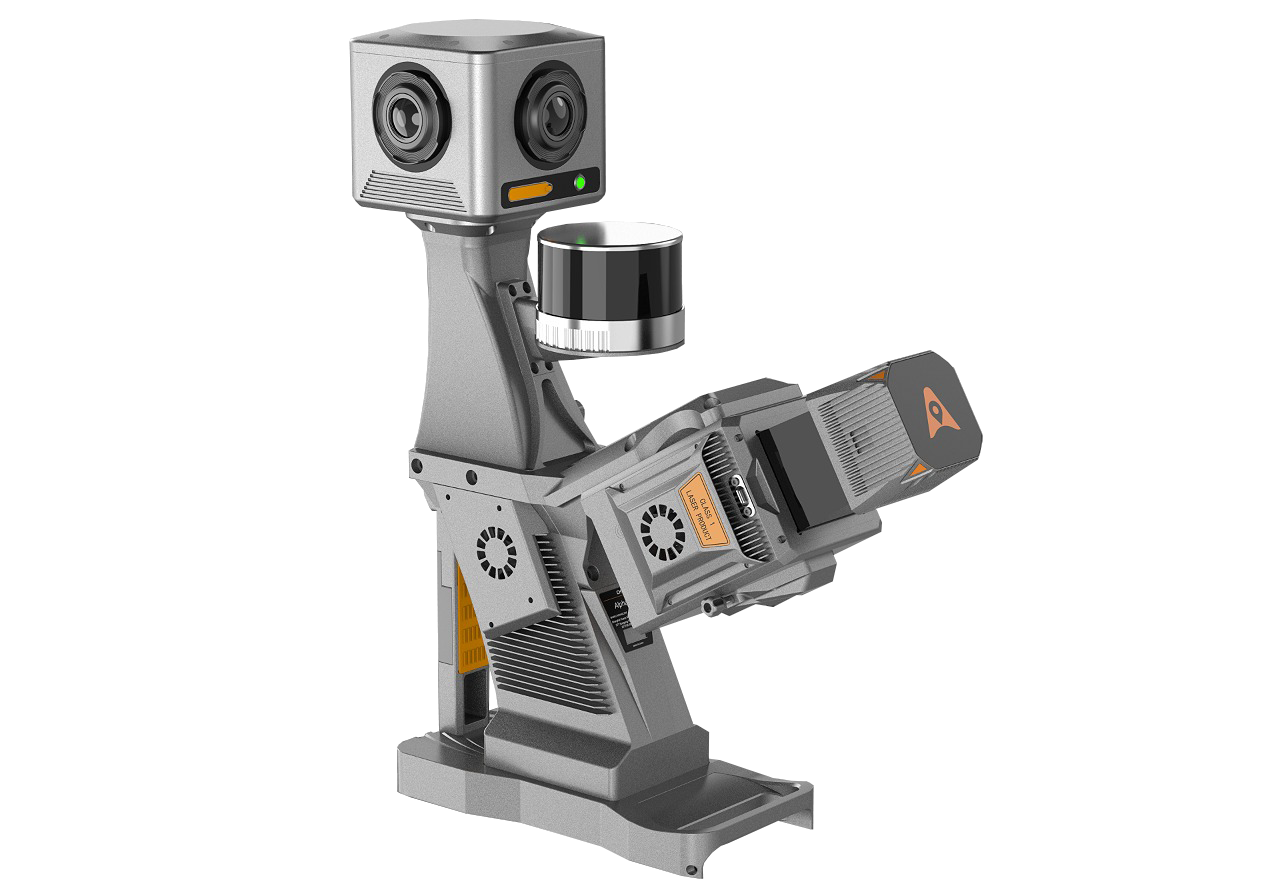

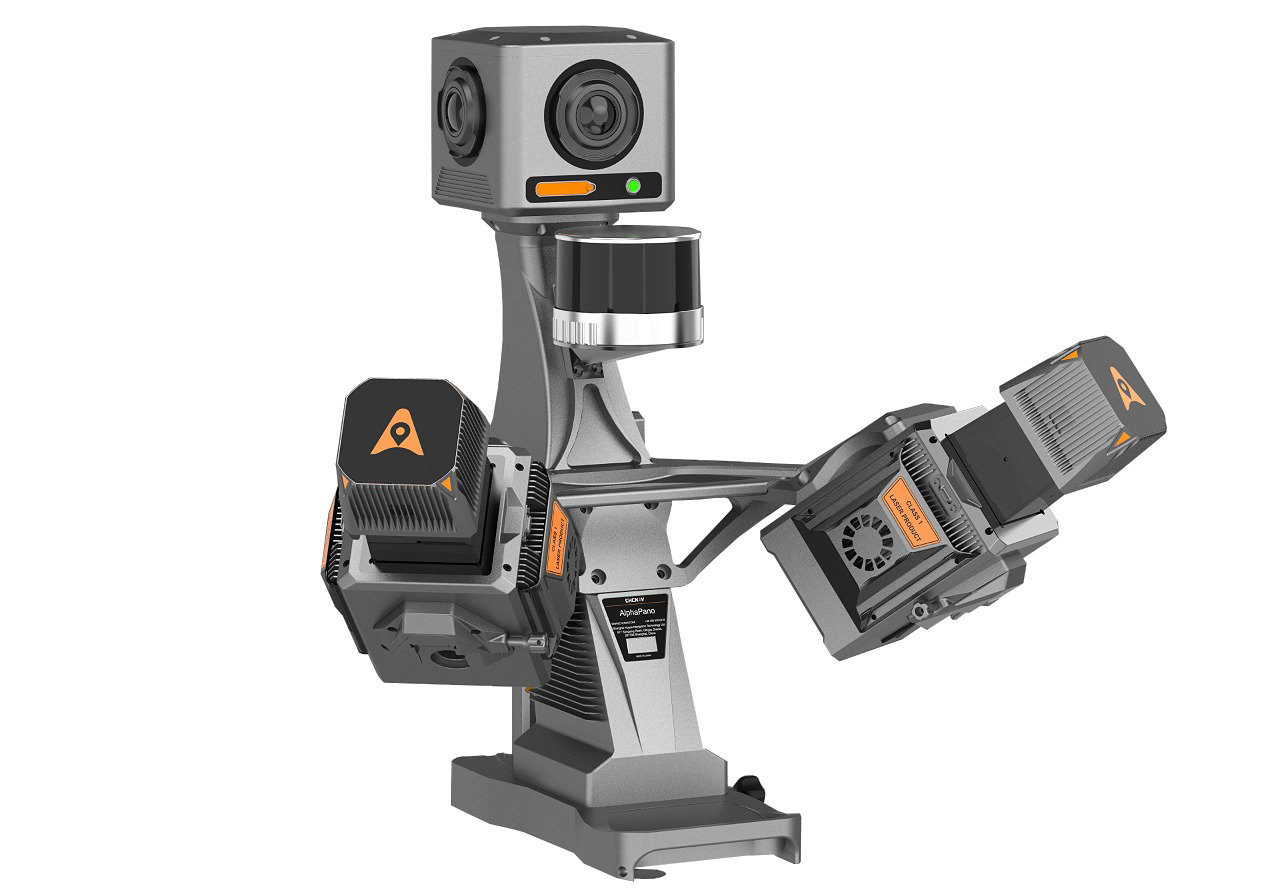

AlphaPano 5

Позволяет дополнить данные сканирования панорамными фотоизображениями. Подходит для установки на машину, поезд, рюкзак. Имеет дополнительный сканер для SLAM.

AlphaPano Lite

Позволяет установить AlphaUni на машину, поезд, рюкзак. Имеет дополнительный сканер для SLAM.

AlphaPano5 Lite без SLAM

Позволяет установить AlphaUni на машину, поезд, рюкзак.

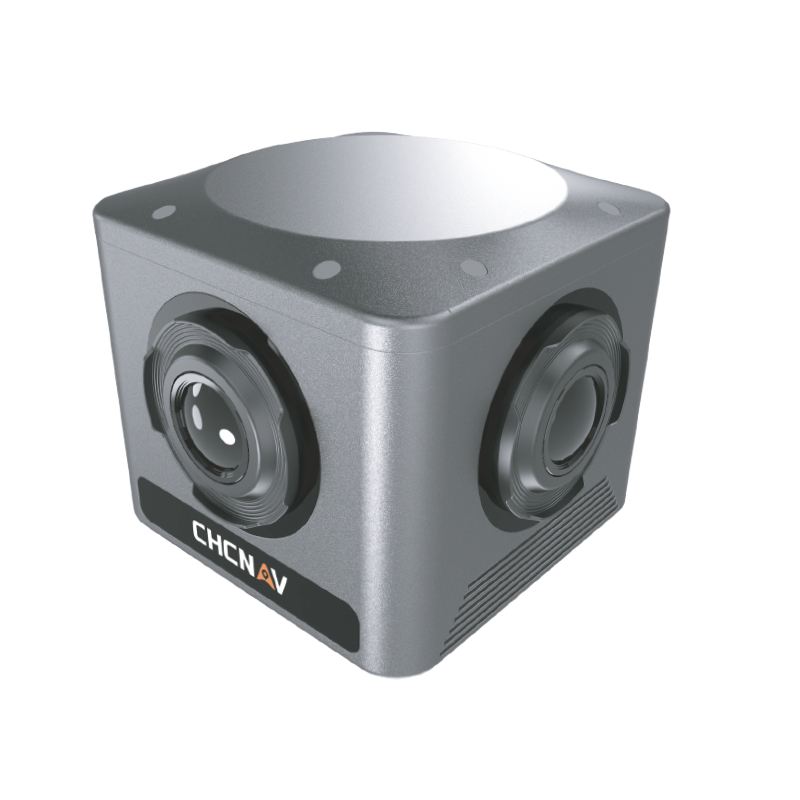

Камера С5 (21 мм)

Камера С5 (35 мм)

Камера С30

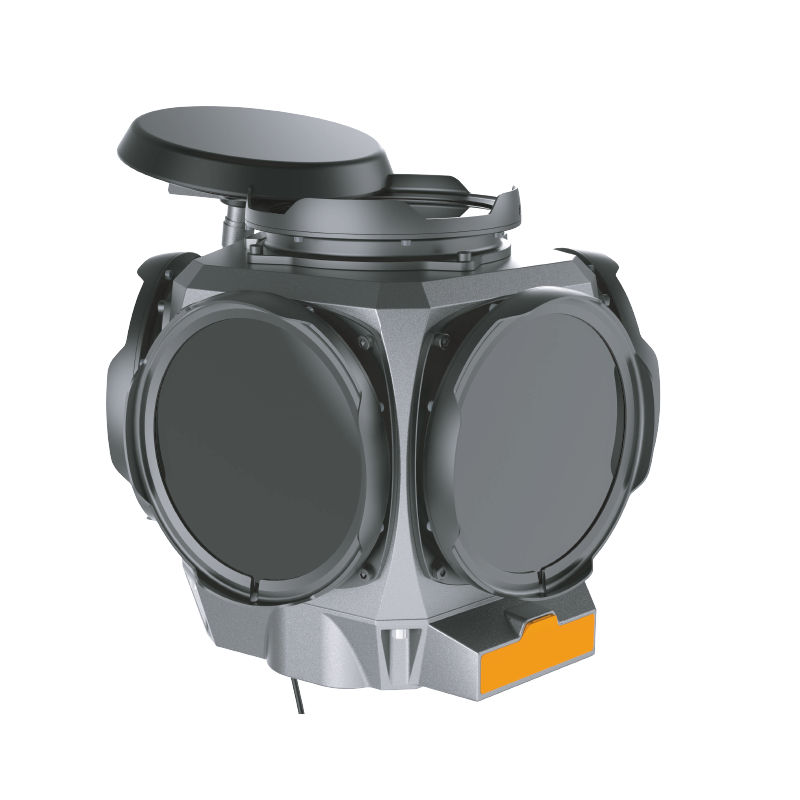

Камера AS-C420

42 мп, 7952х5304, 5 fps, объектив Sony/ZEISS 24 мм F2.8

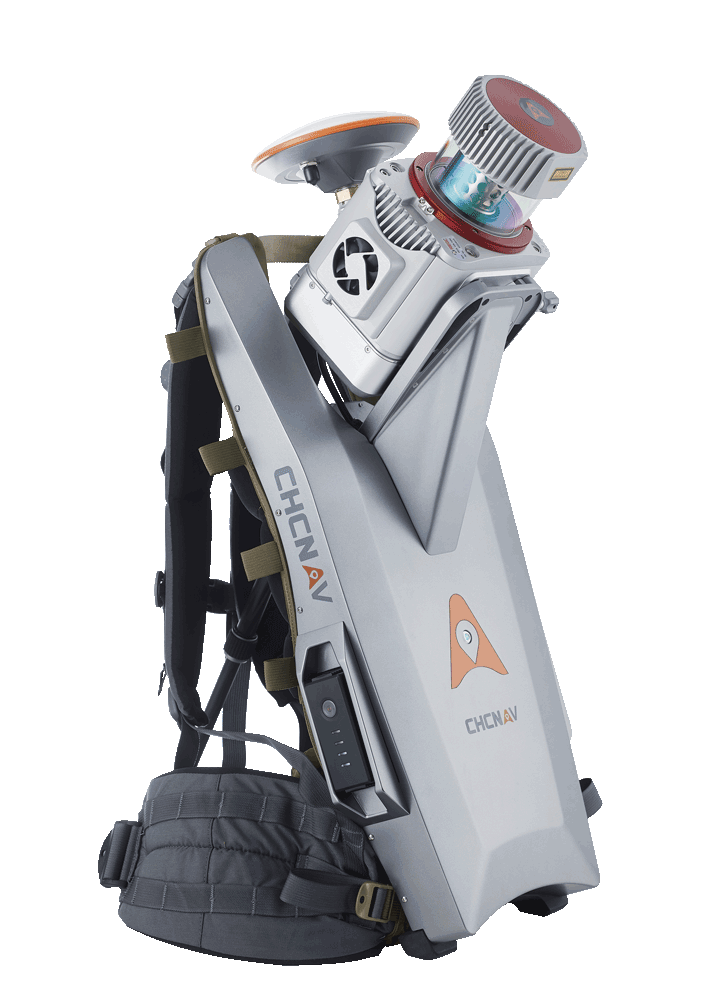

Рюкзак для AlphaPano 5+

Позволяет носить AlphaPano c AlphaUni за спиной, обеспечивает питание системы.

Одометр

Измеряет пройденное расстояние - дает
дополнительные данные для обработки траектории

Система питания

Система питания Alpha3D, AlphaUni
для питания систем при установке на автомобиль, поезд, катер
без необходимости подключаться к бортовой сети

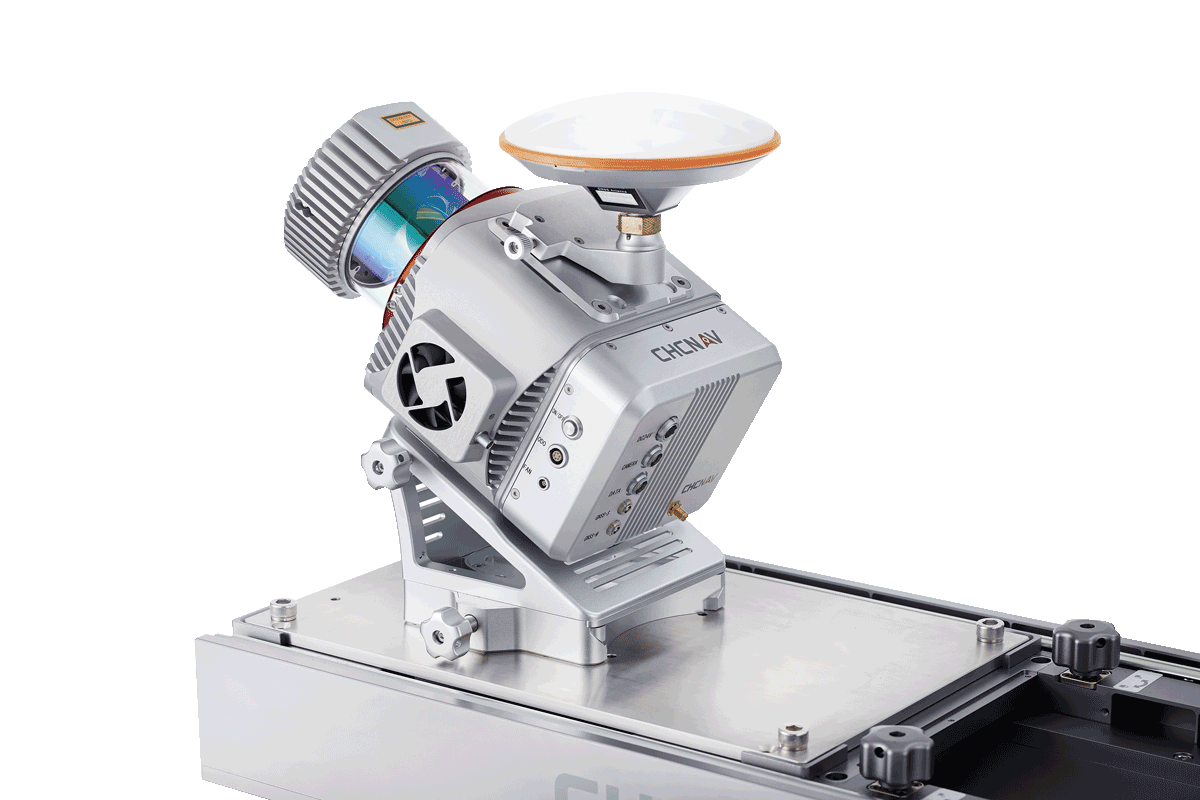

Телескопическая платформа

Для установки Alpha на машину, поезд.

Дополнительные камеры

Дополнительные направленные камеры способны давать улучшенные изображения отдельных участков, синхронизированные с облаком точек

Курсовая антенна

Упрощает инициализацию и улучшает
качество решения

Примеры использования

Создание цифровых двойников

В последние годы наиболее актуальная тема при управлении городским хозяйством. Мобильное сканирование позволяет получать актуальную информацию с земли, с воздуха и под землей об окружающем пространстве и создавать точные цифровые копии городов и территорий 1/5

Создание топоплана

Системы лазерного сканирования широко применяются для быстрой и качественной топографической съемки различного масштаба. За день можно выполнять измерения до нескольких десятков квадратных километров территории 2/5

Инвентаризации придорожного хозяйства

При помощи мобильного лазерного сканирования можно быстро и качественно выполнять периодическую диагностику состояния дорожного полотна и обновлять информацию о придорожном хозяйстве. Знаки, столбы, разметка в автоматическом режиме выделяются на основе панорам и облака точек.. При проведении измерений не требуется перекрытие дорог, сканирование происходит с автомобиля, двигающегося в общем потоке. 3/5

Инспекция линий электропередач

В последние годы электрификация идёт усиленными темпами.
Для исправного функционирования ЛЭП на ней не должно быть оборванных или перегоревших жил, на проводах - посторонних предметов, высокой растительности.
При большой протяженности объектов такие работы сложно выполнять быстро и качественно.
Своевременное предупреждение возможных последствий требует проведение осмотра не реже раза в год.
Использование сканирующих систем на БПЛА является современным решением при плановых обследованиях ЛЭП.
4/5

Строительство и ремонт дорог

Мобильное лазерное сканирование нашло широкое применение при измерении дородного полотна и окружающей территории при строительстве и реконструкции дорог - съемка выполняется быстро, до 100-150 км в день. Материалы съемки используются как проектировщиками, так и другими службами, в том числе для ретроспективного анализа и оценки качества выполнения работ 5/5

Видео о работе с Alpha

ВЛС - Воздушное Лазерное Сканирование. Введение

Из каких компонентов состоят современные системы мобильного сканирования и как это влияет на точность получаемых данных.

На примере системы Alpha3D расскажем как происходят полевые работы и какие данные получаются на выходе.

Конференция по лазерному сканированию во Владивостоке. Как это было

ВЛС - Воздушное Лазерное Сканирование. Теоретические основы

Технология, которая даёт заметные преимущества:

Экономит
время Раньше сбор всех необходимых вам данных мог занимать недели и месяцы. С мобильным сканированием счёт идёт на часы и дни.
Минимизирует
человеческий фактор Человек может ошибаться или забыть отснять точку. Система Alpha автоматически собирает данные обо всём вокруг со скоростью до 2 млн точек в секунду.
Повышает
безопасность Для съёмки дорог, фасадов или карьеров иногда приходилось подвергать здоровье специалиста опасности. Теперь можно работать спокойно.
Оптимизирует
трудозатраты Сбор и обработка данных теперь требует меньше труда. Освободившиеся ресурсы можно перенаправить и ещё больше повысить эффективность работ.
Снимает
труднодоступные места Раньше было очень сложно
снимать леса, болота, реки,
ущелья, карьеры, фасады,
производственные сооружения.
С Alpha они стали вам доступны.
Собирает
максимум данных Мы часто не знаем, какие данные могут пригодиться через неделю, месяц, год. Alpha сразу фиксирует всё, и данные всегда будут доступны в офисе.
